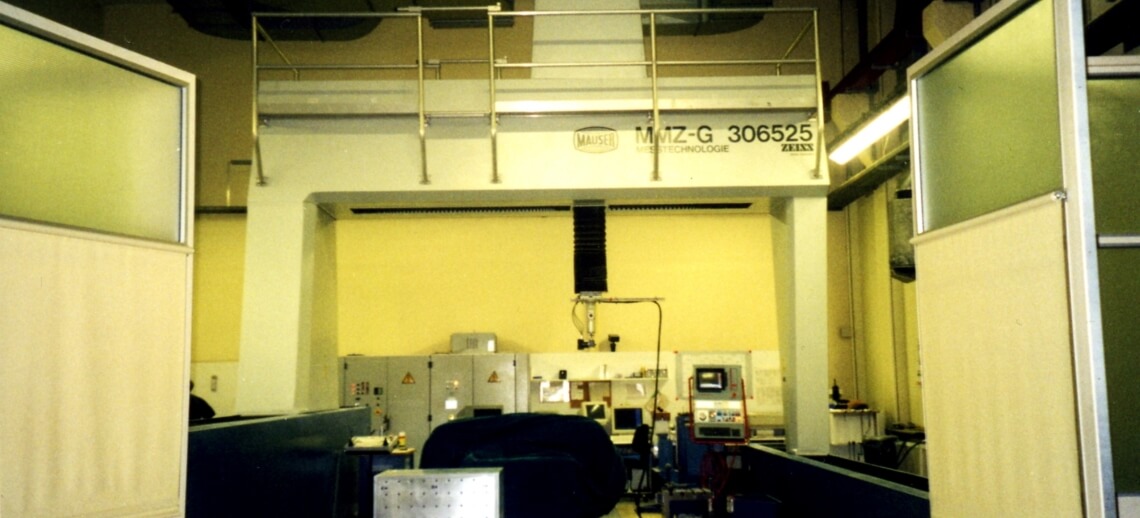

| KOORDINATEN MESSMASCHINE | MAUSER/ ZEISS // Typ: 300751 |
| Hersteller | MAUSER/ ZEISS |
| Baujahr | 1990 |
| Messbereiche: | |
| Y-Achse | 3.000 mm |
| X-Achse | 6.500 mm |
| Z-Achse | 2.500 mm |
| Verfahrgeschwindigkeit | Stufenlos im Betrieb 0 bis 100 mm/s (6m/min) Einrichtbetrieb (manuell) 0 bis 50 mm/s (3m/min) |
| Messauflösung | 0,5 µm |
| 1D-Messunsicherheit bei 20 ° C (2-Punkt-Distanzmessung einschließlich Antastung) |
U95= 0,006 + L(mm)/250.000 |
| 3D-Messunsicherheit bei 20 ° C (2-Punkt-Distanzmessung einschließlich Antastung) |
U95= 0,0085 + L(mm)/150.000 |
| Druckluftanschluss | Min. 6 bar, Ø 13 mm Verbrauch ca. 300 NL/ min. |
| Betriebsspannung | 3/380 V; 3/PE ≈ 50 Hz Spannungstol. ∆U = +5% -10% Frequenztol. ∆f = ±2% |
| Anschlusswerte: | |
| Messgerät | 6 kVA |
| Peripheriegerät | 3 kVA |
| Steuerschrank | Schutzart IP 54 |
| Gesamtgewicht Maschine | ca. 25.200 kg |
Alle Angaben sind unverbindlich.
